La profundidad del barreno cambia la herramienta y la estrategia. Una broca 3xD no enfrenta el mismo riesgo de desviación calor o acumulación de viruta que una 8xD o una broca para 20xD. Antes de elegir una broca de carburo para CNC debes revisar por lo menos diámetro profundidad material estabilidad de la máquina sujeción tolerancia refrigeración y salida de viruta.
En la familia Dormer Pramet la oferta Force X Generation 2 cubre configuraciones 3xD 5xD y 8xD. Para barrenado profundo la línea Force DHD contempla 12xD 16xD y 20xD. Eso no significa que la relación longitud-diámetro decida por sí sola. Es el primer filtro. La selección final depende de las condiciones reales del proceso y de la disponibilidad comercial de cada referencia.
La verdad incómoda: mismo diámetro no significa misma broca
“Necesito una broca de carburo de 10 milímetros.”
Eso describe una medida. No describe una aplicación.
Un agujero de 10 mm por 20 mm de profundidad equivale a 2xD. Otro de 10 mm por 80 mm equivale a 8xD. Pueden compartir diámetro y material pero no comparten la misma dificultad para mantener posición refrigerar el filo y sacar la viruta.
Elegir ambos con la misma lógica es pedirle a la herramienta que compense lo que nunca se revisó.
Cuando el resultado falla la conversación suele comenzar mal: “la broca se desvía” “la broca se calienta” o “la broca se rompe”. El síntoma es real. La causa todavía no está demostrada. Puede estar en la herramienta pero también en la concentricidad la longitud de salida el portaherramientas la superficie de entrada la presión de refrigerante la evacuación de viruta los parámetros o la rigidez de la pieza.
La broca forma parte de un sistema. Si no revisas el sistema solo estás cambiando consumibles.
¿Qué significa 3xD 5xD u 8xD?
La relación xD compara la profundidad del agujero con el diámetro de la broca.
Relación xD = profundidad efectiva del barreno ÷ diámetro de la broca
Ejemplo: un agujero de 40 mm de profundidad y 10 mm de diámetro tiene una relación de 4xD. Esa cifra ayuda a ubicar la aplicación dentro de un rango de longitud pero no sustituye la revisión técnica.
También debes definir desde dónde se mide la profundidad efectiva si existe una punta cónica si el agujero es ciego o pasante y si la herramienta debe atravesar una superficie inclinada o una salida interrumpida. Un plano evita que dos personas calculen profundidades diferentes.

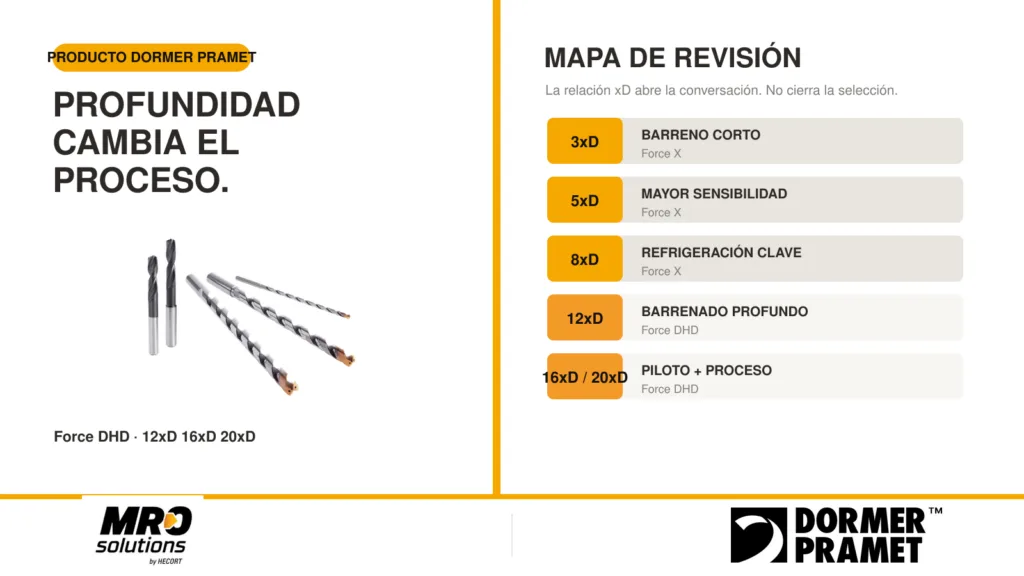

Tabla de selección inicial por profundidad
| Rango | Qué cambia | Condición que debes confirmar | Familia oficial relacionada |
| Hasta 3xD | Trayectoria corta y menor dificultad relativa de evacuación | Material tolerancia estabilidad y tipo de refrigeración | Force X Generation 2 3xD |
| Hasta 5xD | Aumenta la sensibilidad a concentricidad calor y viruta | Portaherramientas longitud de salida y refrigeración | Force X Generation 2 5xD |
| Hasta 8xD | La evacuación y la refrigeración interna toman mayor peso | Capacidad de refrigeración estabilidad y recorrido | Force X Generation 2 8xD |
| 12xD | Barrenado profundo con mayor exigencia de guiado | Entrada precisa refrigeración interna y alineación | Force DHD 12xD |
| 16xD y 20xD | Riesgo alto de desviación y atasco si el proceso no está preparado | Broca piloto compatibilidad de máquina presión y sujeción | Force DHD 16xD y 20xD |
Esta tabla es un filtro de conversación. No es una autorización para comprar por longitud. Antes de cotizar confirma el rango exacto de diámetro la geometría disponible y la adecuación al material y a la máquina.
Cuándo revisar una broca 3xD
Una configuración 3xD suele ser el punto de partida para agujeros relativamente cortos. La menor relación longitud-diámetro puede aportar más rigidez que una herramienta larga pero eso no corrige una mala sujeción ni una superficie de entrada irregular.
Revisa una opción 3xD cuando la profundidad efectiva está dentro del rango y no existe una condición que obligue a utilizar otra geometría. Confirma si el agujero es ciego o pasante la tolerancia el acabado y el espacio disponible para la salida.
La honestidad brutal: comprar una broca más larga “para que alcance por si acaso” puede añadir longitud de salida que la aplicación no necesita. Más longitud no es automáticamente más capacidad. Puede ser menos rigidez.
Cuándo revisar una broca 5xD
En 5xD el proceso ya exige mayor disciplina en concentricidad montaje y evacuación. No basta con verificar que la longitud nominal alcance. La broca debe trabajar con una sujeción precisa y con condiciones compatibles con la referencia seleccionada.
La familia Force X Generation 2 incluye opciones 5xD. Dormer Pramet también ofrece Force Micro 5xD para aplicaciones de diámetro pequeño entre 0.7 y 2.95 mm con refrigeración interna según su folleto oficial. Una microbroca no es una versión reducida de una broca convencional: la precisión del montaje la velocidad disponible y la evacuación de viruta adquieren todavía más importancia.
Si el proceso utiliza una broca 5xD pero solo mecaniza 2xD revisa si esa longitud adicional es necesaria. Si necesita 5xD completos revisa que la máquina el portaherramientas y la refrigeración puedan sostenerlo.
Cuándo revisar una broca 8xD
Una broca 8xD no es simplemente una 3xD más larga.
Dormer Pramet presenta Force X Generation 2 en configuraciones 3xD 5xD y 8xD. En la información oficial de Force X la configuración 8xD se ofrece con canales de refrigeración porque a esa profundidad la presión del refrigerante ayuda a evacuar la viruta.
Si tu máquina no dispone de refrigeración interna no debes esconder ese dato y esperar que la geometría lo resuelva. La herramienta puede ser técnicamente adecuada en catálogo y operativamente inviable en la máquina disponible.
Antes de revisar 8xD confirma:
- Presión y caudal disponibles en el husillo.
- Concentricidad del conjunto.
- Longitud de salida real.
- Tipo y forma de la viruta.
- Superficie de entrada y salida.
- Tolerancia de posición y diámetro.
- Capacidad de la máquina para alcanzar los parámetros requeridos.
Cuándo pasar a una solución de barrenado profundo
Cuando la aplicación exige 12xD 16xD o 20xD ya no conviene tratarla como una extensión rutinaria del barrenado corto.
La familia Force Deep Hole Drills de Dormer Pramet está diseñada para esos tres rangos y utiliza canales internos de refrigeración. La fuente oficial también contempla brocas piloto 2xD para crear un agujero de entrada preciso antes de utilizar las brocas profundas en 16xD y mayores.
El error típico es cotizar la broca larga y olvidar el proceso de entrada. Si la herramienta comienza desalineada el resto del agujero no va a corregir mágicamente la trayectoria.
También deben validarse el recorrido útil de la máquina la interferencia con la pieza la presión de refrigerante la estrategia de aproximación y la capacidad de sujetar la pieza sin movimiento. No publiques ni apliques parámetros genéricos: deben corresponder al código diámetro material y condiciones específicas.
Si el barreno se desvía no culpes primero a la broca
La desviación puede relacionarse con varias causas:
- Superficie de entrada inclinada irregular o endurecida.
- Exceso de longitud de salida.
- Portaherramientas con concentricidad insuficiente.
- Pieza o montaje con poca rigidez.
- Ausencia o mala ejecución del agujero piloto cuando corresponde.
- Parámetros incompatibles con la herramienta y el material.
- Viruta atrapada que obliga a la herramienta a perder estabilidad.
- Desalineación entre husillo pieza y trayectoria programada.
Cambiar de marca sin revisar estas variables puede repetir la desviación con una broca nueva. Antes de concluir que existe un defecto compara la posición de entrada el patrón de desgaste la concentricidad y la condición del filo.
Si la viruta no sale el barreno termina pagando
En un agujero profundo hay menos espacio para que la viruta abandone la zona de corte. Si se acumula puede aumentar la fricción bloquear el canal dañar la superficie del agujero o contribuir a una rotura.
La refrigeración interna ayuda a llevar fluido hacia el filo y a evacuar viruta pero no es una palabra mágica. Debes confirmar que la máquina entrega el caudal y presión necesarios que los canales están alineados y que el refrigerante llega en condiciones correctas.
Observa la viruta. Su forma color longitud y consistencia aportan información. También registra si el ciclo necesita pausas si la viruta regresa al agujero o si se acumula alrededor de la entrada.
Si no puedes describir qué hace la viruta todavía no tienes un diagnóstico completo.
Carburo sólido o HSS: la respuesta honesta
El carburo sólido suele ser la primera elección en máquinas CNC modernas cuando existe estabilidad suficiente. Dormer Pramet señala ventajas potenciales como mayor productividad precisión del agujero resistencia al calor y menor costo por agujero en producción seriada.
También tiene límites: cuesta más que HSS o HSCo es más sensible a inestabilidad y normalmente exige mayores revoluciones. Por eso “carburo” no significa automáticamente “mejor para cualquier máquina”.
HSS o HSCo puede seguir siendo pertinente cuando la máquina la sujeción el volumen o las condiciones no favorecen el carburo. La decisión correcta compara el costo por agujero la estabilidad la precisión y la capacidad real del equipo. No solo el precio de compra.
Datos que HECORT necesita para revisar tu barreno
Envía por lo menos:
- Diámetro y profundidad efectiva.
- Material exacto y dureza si se conoce.
- Agujero ciego o pasante.
- Tolerancia dimensional y de posición.
- Tipo de entrada salida y posibles interrupciones.
- Máquina portaherramientas y longitud de salida.
- Refrigeración externa o interna con presión disponible si se conoce.
- Código de la herramienta actual parámetros vida obtenida y fotografías del desgaste.
No necesitas tener cada dato para iniciar. Sí necesitas decir qué información falta. Una solicitud incompleta se puede investigar. Una suposición presentada como hecho puede terminar en una selección equivocada.
¿Dónde entra Dormer Pramet?
La oferta oficial de Dormer Pramet permite revisar diferentes escenarios de barrenado:
- Force X Generation 2: brocas de carburo sólido 3xD 5xD y 8xD para grupos ISO P M y K según la presentación oficial de la familia.
- Force Deep Hole Drills: soluciones 12xD 16xD y 20xD con refrigeración interna y brocas piloto relacionadas.
- Force Micro: microbrocas 5xD de 0.7 a 2.95 mm con refrigeración interna.
La familia correcta no se decide por una publicación. En HECORT INDUSTRIAL podemos ayudarte a ordenar los datos y revisar una alternativa dentro de la oferta Dormer Pramet. La referencia exacta disponibilidad comercial y parámetros deben confirmarse antes de cotizar o probar.
Preguntas frecuentes
¿Qué significa 3xD 5xD u 8xD en una broca?
Indica la relación aproximada entre la profundidad del agujero y el diámetro de la herramienta. Un agujero de 50 mm con una broca de 10 mm equivale a 5xD. La cifra orienta la longitud pero no reemplaza la revisión de material máquina refrigeración y tolerancia.
¿Cuándo necesito refrigeración interna?
Depende de la referencia profundidad material y proceso. En la oferta Force X la configuración 8xD utiliza canales internos y Force DHD está diseñada con refrigeración interna para ayudar a evacuar viruta en barrenado profundo. Confirma la capacidad real de la máquina.
¿Por qué se desvía un barreno CNC?
Puede influir una entrada irregular exceso de longitud concentricidad deficiente mala sujeción ausencia de piloto parámetros incorrectos o viruta atrapada. El patrón debe diagnosticarse antes de culpar o sustituir la broca.
¿Cuándo se requiere una broca piloto?
Dormer Pramet relaciona brocas piloto 2xD con Force DHD para preparar una entrada precisa antes de utilizar brocas profundas de 16xD y mayores. La aplicación exacta debe seguir las instrucciones de la referencia seleccionada.
¿Carburo sólido o HSS para barrenado CNC?
El carburo puede ofrecer productividad precisión y resistencia térmica cuando la máquina y el montaje son estables. HSS o HSCo puede ser más tolerante en condiciones menos rígidas o de menor exigencia. Compara capacidad de máquina precisión volumen y costo por agujero.
¿Puedo elegir una broca solamente con diámetro y profundidad?
No. También necesitas material tolerancia máquina sujeción refrigeración entrada salida y comportamiento de la viruta. Diámetro y profundidad abren la conversación pero no cierran la selección.
Antes de pedir una broca describe el agujero
Una broca correcta no compensa una aplicación mal descrita. Comparte diámetro profundidad material máquina y refrigeración. Si existe desviación rotura o mala evacuación envía fotografías de la herramienta y de la viruta.
HECORT INDUSTRIAL revisará la información disponible y señalará los datos críticos que falten antes de proponer una alternativa Dormer Pramet.
